当前位置：首页 >> 产品与服务 >> 蝶阀 > 保温蝶阀

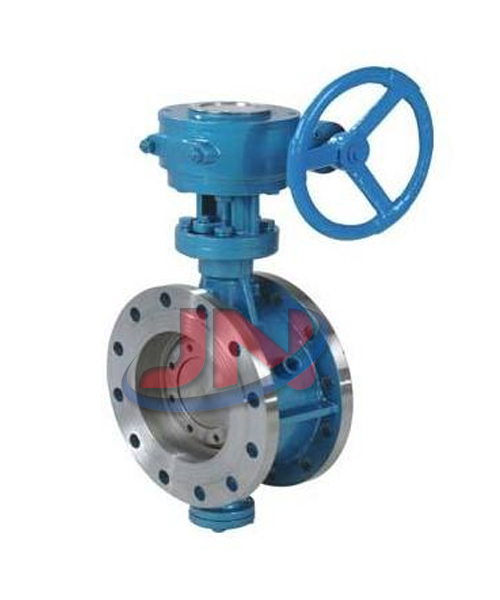

保温蝶阀

保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。
更新时间：2018/11/21

型号：BD343H
类别：蝶阀
价格：700
产地：温州

一、简介：
保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。

二、主要零件材质：

零件名称	材质
零件名称	GB	ASTM
夹套	25	105
阀座	WCB	A216-WCB
阀体	25	A105
阀杆	1Cr13	A247-410
填料	柔性石墨
填料压盖	WCB	A216-WCB

三、材料适用温度：

	常温	增强	通用温度	高温	耐磨，高温
材料代号	F	Fs	M	PPL	Y.H
适用温度	≤150℃	≤200℃	≤250℃	≤350℃	≤425℃

四、尺寸图：

保温蝶阀鸿量泵阀

五、外形尺寸：

公称通径DN（mm）	结构长度		外形尺寸（参考值）
公称通径DN（mm）	（标准值）L		BD343H				BD643H			BD943H
mm	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3
50	108	150	112	350	180	200	625	245	72	530	250	255
65	112	170	115	370	180	200	625	245	72	530	250	255
80	114	180	120	380	180	200	645	245	72	565	250	255
100	127	190	138	420	180	200	675	355	92	600	250	255
125	140	200	164	460	180	200	715	355	92	640	250	255
150	140	210	175	555	270	280	800	355	92	705	300	315
200	152	230	200	760	400	425	850	250	170	775	300	315
250	165	250	243	830	400	425	925	250	170	945	300	315
300	178	270	250	895	450	560	1035	450	220	1070	300	315
350	190	290	280	950	450	560	1070	450	220	1140	300	315
400	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	229	350	380	1305	5385	580	1290	650	280	1415	575	714
600	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	530	710	850	2435	1000	925	;	;	;	2886	;	;
1600	600	790	1030	2780	1000	925	;	;	;	3456	;	;
1800	670	870	1230	3020	1100	980	;	;	;	3420	;	;
2000	760	950	1350	3270	1100	980	;	;	;	3685

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由草莓视频懂你更多的草莓视频懂你更多阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【保温蝶阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准草莓视频懂你更多必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
